物联网与自行车共享及其对半导体的影响
2020-09-09
自行车共享市场背景
1，共享经济
共享经济意味着与他人共享资产，以提高利用率。 一句话
“比独家共享”
2.自行车制造
在过去的几十年中，自行车是中国的主要交通工具之一。 但是从2000年开始，自行车制造业停滞不前。 2016年中国自行车总出货量为5300万辆，同比下降5％
3，物联网
物联网：基于Internet的扩展，进行信息交换和通讯，以智能传感器，身份识别的方式，应用于网络融合。 用户体验是物联网创新2.0的核心。

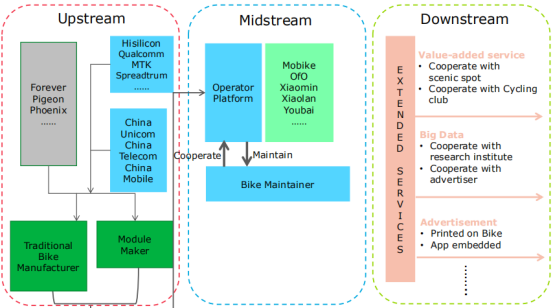

共享单车业务链

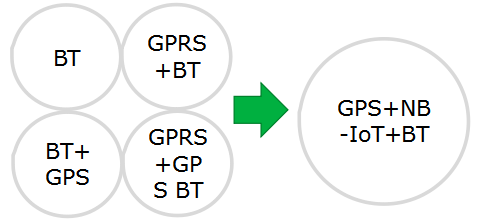

配置拆卸和分析

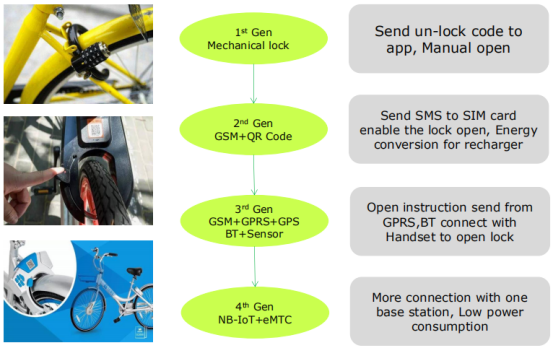

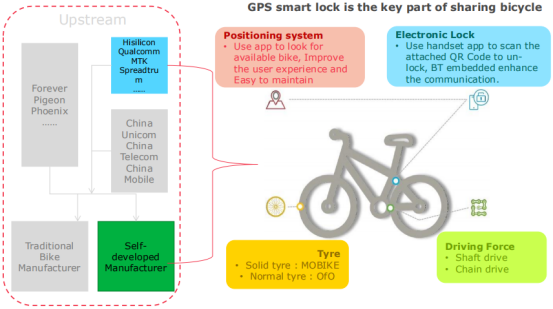

电子锁案例研究

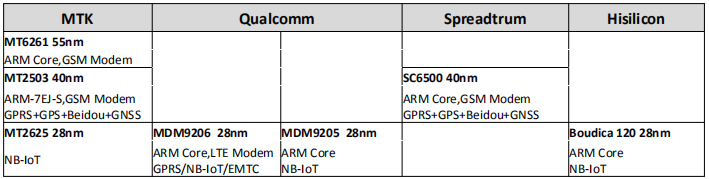

自行车共享的主要筹码玩家
现代成本分析
|
RF(40%)
|
BB(60%)
|
|
PA 25%-30%
|
ADC/DAC 10%
|
|
SAW 5%-10%
|
FFT/IFFT 5%
|
|
Transceiver 40%-50%
|
Post-FFT data storage 10-15%
|
|
Duplexer/Switch 15%-25%
|
Transceiver module 20-35%
|
|
Others ~10%
|
Turbo/Viterbi code 5-15%
|
|
|
HARQ Buffer 10-15%
|
|
|
Sync search module 10-15%
|
|
|
UL Module 5-10%
|
典型解决方案：
•BB + AP（ARM-M0 * 3）+ Flash +电源管理（传感器接口）
可选），LiteOS（嵌入式IoT系统）
•BB + AP（CK802）（YunOS）
•2G / NB-IoT双模，3GPP R14、2G / NB-IoT / eMTC多模
•LTE Cat M + NB-IoT（x86，奔腾进程）

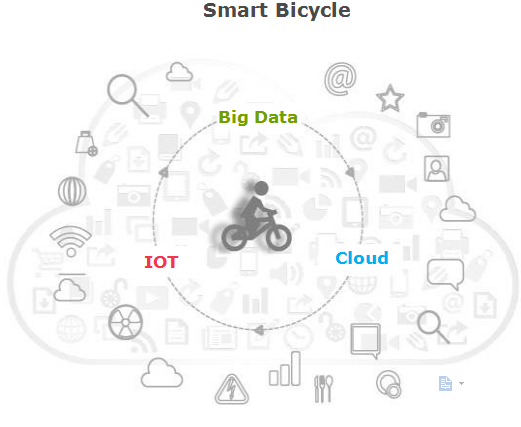

物联网案例研究-自行车共享
大数据
•基于MOBIKE智能锁，GPS和通讯模块生成了大数据，对这些数据进行分析后，然后估算市场需求，以修改现有自行车并优化新自行车的发布。
云
•云上所有大数据存储，用户可以扫描二维码进行解锁，然后建立用户与智能锁之间的连接
•通过充值和付款交易，建立或重复使用其他信贷制度来规范使用习惯。
物联网
•智能锁集成的GPS模块可实现精确的定位，独家SIM卡可进行即时消息传递，可通过云监控使用状态
•与百度云合作建立“智能点”融合电源，管理和维护
NB-IoT与eMTC融合将影响中国物联网行业

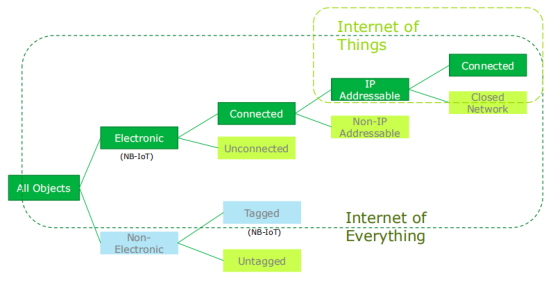

连接的设备层次结构

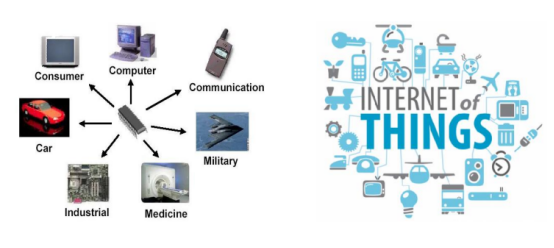

越来越多的事物连接到Internet
据华为预测，到2025年，物联网将达到1000亿个

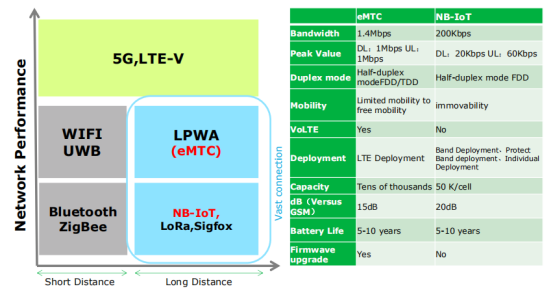

eMTC与NB IoT融合对中国物联网产业发展的影响

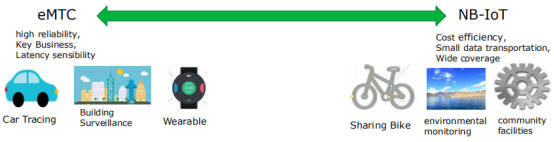

eMTC与NB-IoT应用
物联网设备和IC出货趋势

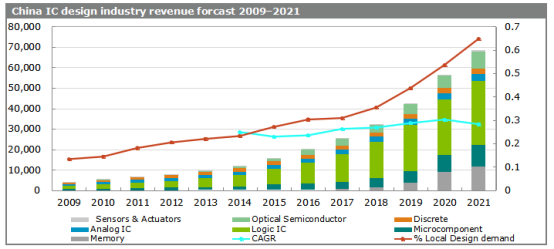

中国集成电路设计展望
•中国集成电路设计行业的2015-20年CAGR目标将达到30％左右，高于整体水平
政府指南文件中指定的半导体行业20％的增长率目标。

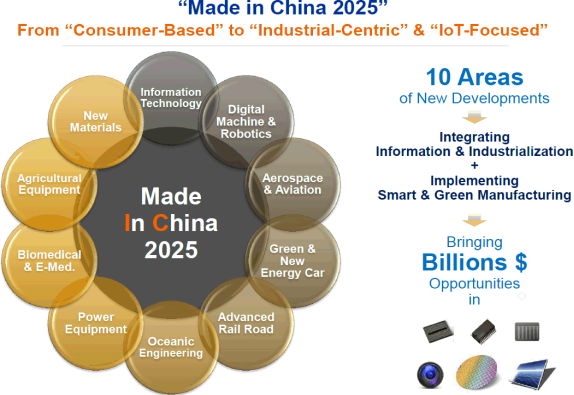

•根据《中国制造2025》政策的指示，中国的目标是到2020年实现IC自给自足40％至50％。IHSMarkit预测2020年自给自足率将达到45％。
•传感器，连接性和处理器将是物联网的主要需求。
物联网是未来十年的主要驱动力
•中国主要运营商在NB-IoT上全力以赴
部署
> NB-IoT基站到2017年将完成40万个。
> 2020年目标，NB-IoT总基础
站将是1500K。
•NB-IoT和eMTC融合是中国多场景使用的主要技术趋势。
>具有GSM / LTE网络的NB-IoT，移动性特别是在基站之间的移动性较弱，但是在新发布的R14标准中，移动性得到了增强。
>具有LTE网络的eMTC将使事物高速连接，也可以使用VoLTE之类的功能。
